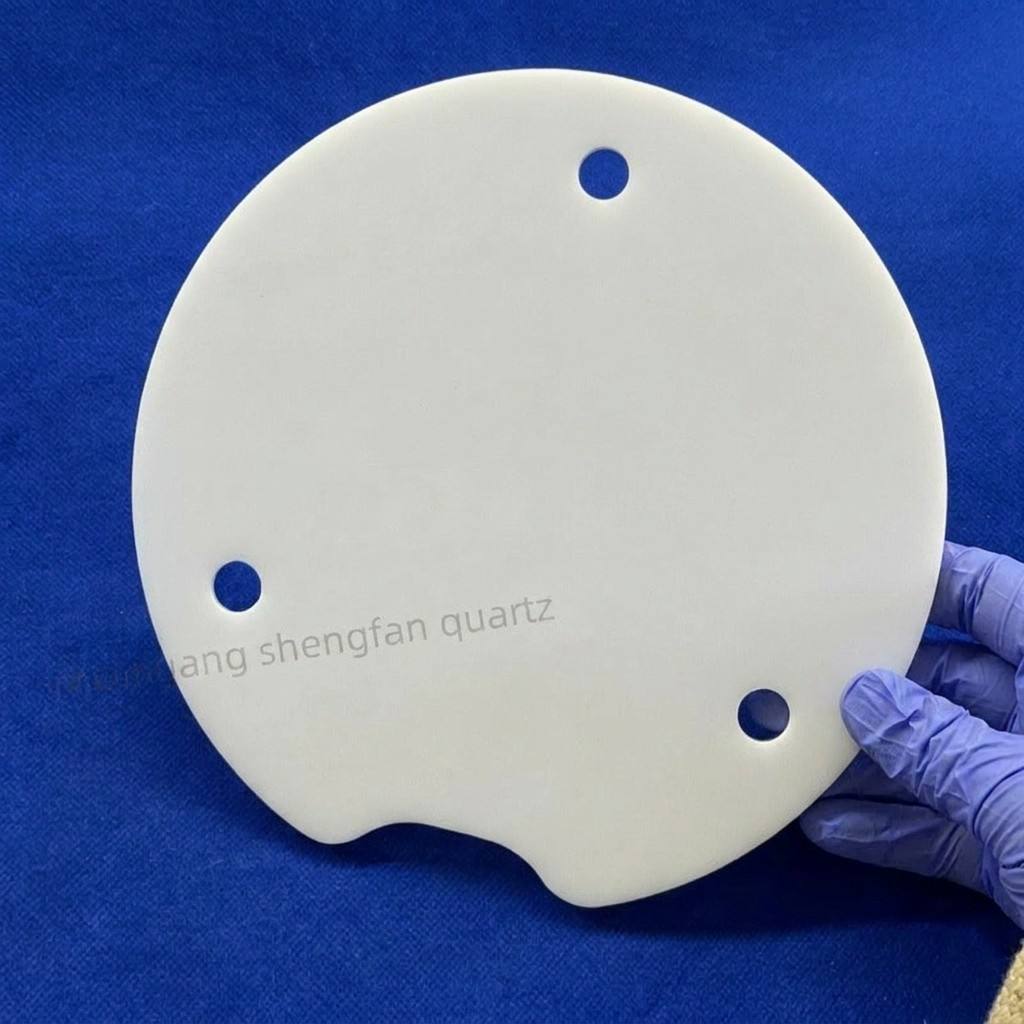

Fogli perforati di quarzo opaco: materiali di schermatura termica ad alta riflettività per semiconduttori-Mia

Panoramica del Progetto

• Cliente: Produttore coreano di componenti per apparecchiature fotovoltaiche

• Prodotto: Lastre forate in quarzo opaco (per schermatura dalle radiazioni termiche nei forni PECVD)

• Fornitore: Lianyungang Shengfan Quartz Products Co., Ltd.

• Materiale: Quarzo opaco (lattiginoso/opalescente) ad alta purezza

• Proprietà Chiave: Riflettanza infrarossa ≥ 85%, conducibilità termica ≤ 1,4 W/m·℃

• Applicazione: Rivestimenti di isolamento termico per susceptor in grafite nei forni a tubo PECVD fotovoltaici, strati di schermatura dalle radiazioni termiche per forni a diffusione, rivestimenti protettivi per camere di trattamento termico ad alta temperatura

• Processi Principali: Taglio con filo diamantato, fresatura di precisione CNC, lappatura bilaterale, finitura bordi senza sbavature, perforazione di precisione

Punti Dolenti Originali del Cliente

1. Schermatura Termica Insufficiente con Quarzo Trasparente

Il cliente utilizzava in precedenza lastre di quarzo trasparente come scudi termici nei propri forni a tubo PECVD. Il quarzo trasparente consente una sostanziale trasmissione infrarossa, con conseguente eccessivo calore che raggiunge le pareti esterne del forno. Ciò ha causato un invecchiamento accelerato degli O-ring periferici, dei sensori e delle linee di raffreddamento ad acqua, richiedendo arresti di manutenzione ogni 4-6 settimane, aumentando significativamente i costi di fermo macchina.

2. Struttura Giuntata che Causa Perdite di Calore e Guasti Meccanici

Il precedente fornitore era in grado di produrre solo lastre di quarzo opaco di piccole dimensioni (massimo 300x200 mm), richiedendo la giunzione di più pezzi per ampie aree di schermatura del forno. A temperature operative intorno ai 400°C, le perdite di radiazione termica attraverso le fessure di giunzione raggiungevano livelli inaccettabili. Inoltre, l'espansione termica incoerente tra le sezioni giuntate causava l'allentamento dei fissaggi e lo spostamento delle lastre, compromettendo l'efficacia della schermatura e occasionalmente causando la frattura delle lastre.

3. Precisione di Perforazione Insufficiente che Causa Difficoltà di Installazione

Ogni lastra di schermatura richiedeva molteplici fori di posizionamento e canali per il flusso d'aria. I metodi di perforazione convenzionali del precedente fornitore producevano deviazioni nella posizione dei fori superiori a ±0,1 mm, con pareti dei fori ruvide e soggette a scheggiature. Ciò costringeva il cliente a rilavorare manualmente ogni spedizione, un processo dispendioso in termini di tempo che consumava circa 30 minuti per lastra, ritardando significativamente i programmi di assemblaggio dei forni.

Le Nostre Soluzioni Mirate e Vantaggi

1. Materiale in Quarzo Opaco Premium con Riflessione Termica Superiore

Abbiamo selezionato grezzi di quarzo opaco ad alta purezza caratterizzati da microbolle distribuite uniformemente (diametro 10-100 µm, contenuto ≥ 20%), ottenendo una riflettanza infrarossa ≥ 85% nell'intervallo di lunghezze d'onda da 2,5 a 16 µm. La conducibilità termica di soli 1,4 W/m·°C supera sostanzialmente il quarzo trasparente (1,6-1,8 W/m·°C), bloccando efficacemente il trasferimento di calore radiante alla parete esterna del forno. Il coefficiente di espansione termica intrinsecamente basso del materiale (5,4×10⁻⁷/°C) garantisce un'eccellente resistenza agli shock termici, prevenendo fratture o delaminazioni durante cicli termici ripetuti.

2. Formatura Monopezzo di Grande Formato che Elimina le Fessure di Giunzione

Sfruttando i nostri centri di lavorazione CNC di grande formato, siamo in grado di produrre lastre di quarzo opaco monopezzo fino a 800x600 mm, eliminando completamente le fessure di giunzione e i relativi problemi di dispersione termica. Per i vari modelli di forno del cliente, offriamo soluzioni monopezzo complete che vanno da 200x200 mm a 650x450 mm, garantendo un'integrazione senza soluzione di continuità con i progetti delle apparecchiature esistenti.

3. Perforazione di Precisione che Garantisce un'Installazione Accurata

Utilizzando centri di perforazione CNC dotati di punte diamantate, otteniamo costantemente:

• Tolleranza diametro foro: ±0,02 mm

• Precisione posizione foro: ±0,03 mm

• Rugosità parete foro dopo lucidatura: Ra ≤ 0,4 µm

• Bordi dei fori privi di sbavature e scheggiature

Questa precisione elimina la necessità di rilavorazioni manuali, consentendo l'installazione immediata al ricevimento.

Risultati della Cooperazione e Feedback del Cliente

1. Miglioramento Significativo della Schermatura Termica

Dopo tre mesi di funzionamento continuo nei forni a tubo PECVD, le lastre forate in quarzo opaco hanno ottenuto una riduzione della temperatura di circa 45°C sulla superficie della parete esterna del forno rispetto alla precedente soluzione in quarzo trasparente. La durata dei componenti periferici (O-ring, sensori, linee di raffreddamento) è passata da 4-6 settimane a oltre 6 mesi, riducendo la frequenza di manutenzione del 75%.

2. Efficienza di Assemblaggio Drasticamente Migliorata

Il design monopezzo ha eliminato le procedure di giunzione, mentre l'elevata precisione del posizionamento dei fori ha consentito un'installazione plug-and-play. Il tempo di assemblaggio del forno per unità è stato ridotto da circa 2 ore a 45 minuti, una riduzione del 62%, consentendo al cliente di accelerare i programmi di aumento della produzione.

3. Durata del Prodotto Superiore alle Aspettative

In condizioni operative continue a 400°C, il primo lotto di 800 pezzi ha mantenuto il servizio per oltre 12 mesi senza fratture, deformazioni o delaminazioni superficiali, raggiungendo una durata quattro volte superiore ai prodotti del precedente fornitore.
